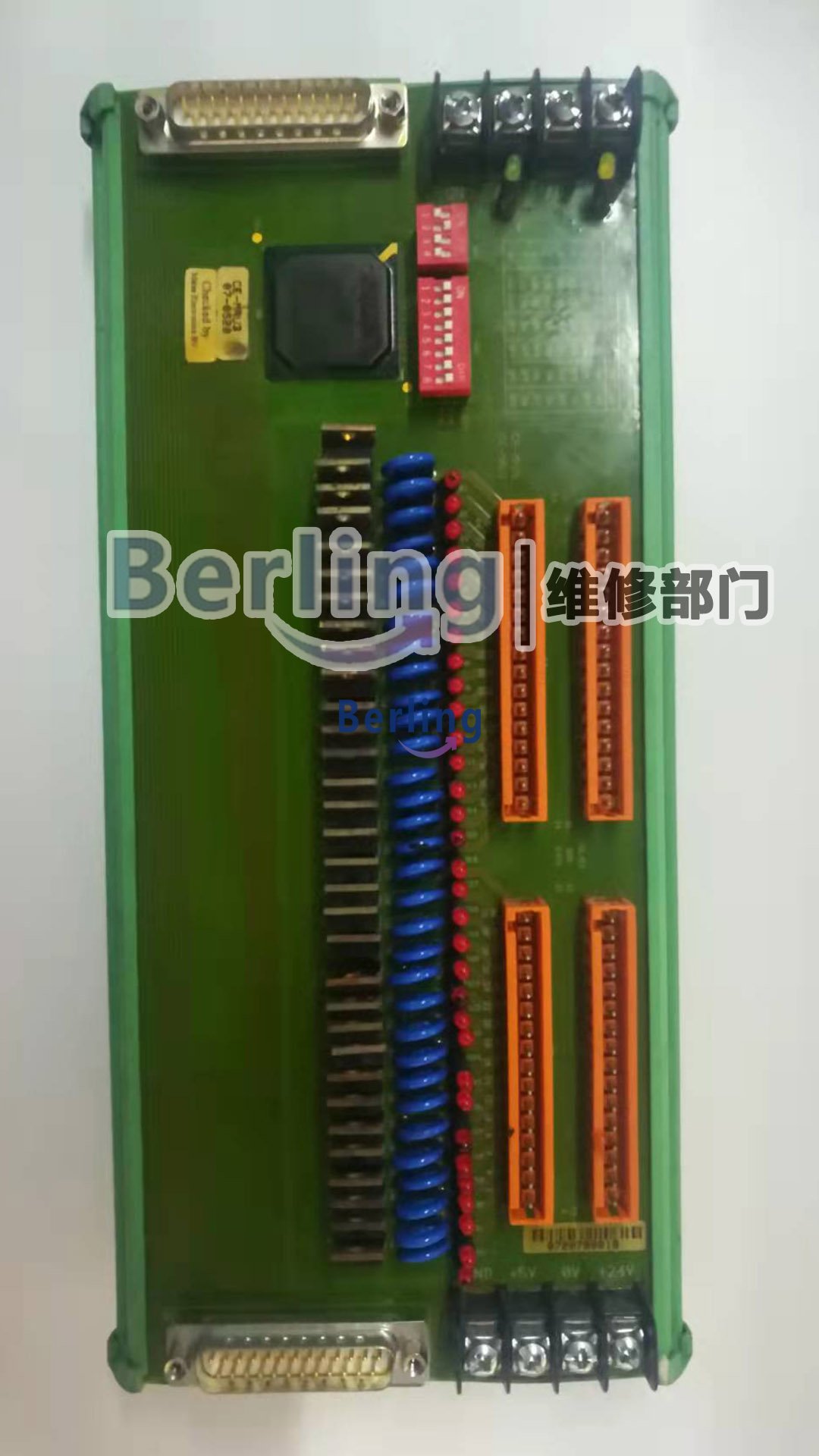

达卓线路板维修成功案例

  上海铂鳞贸易承接各种电路板、线路板等维修业务,我们有着丰富的维修经验,为客户解决了难题,同时也赢得了客户的好评。

  上海铂鳞贸易设有“维修检测部门”,通过维修保养服务,能及时遇见并快速解决设备在使用中出现的各种问题。减少设备的故障率,提高设备的使用效率,让客户在设备使用中运行更便捷、省心、经济、更放心。

  维修电路板时先观察电路板有没有被人为损坏,主要从以下几个方面来看:

  ①看是否电路板被摔过,导致了板角发生变形,或是板上芯片被摔变形或摔坏的。

  ②观察芯片的插座,看是否由于没有专用工具,而被强制撬坏的。

  ③观察电路板上的芯片,若是带插座的,首先观察芯片是否被插错,这主要是防止操作者自己维修电路板时将芯片的位置或方向插错。如果没有及时把错误改正,当给电路板通电时,有可能会烧坏芯片,造成不必要的损失。

  ④如果电路板上带有短接端子的,观察短接端子是否被插错。

  电路板的维修需要的是理论上的扎实功底,工作上的仔细认真,通过维修者的仔细观察,有时在这一步就能判断出发生问题的原因。

  第二步观察电路板上的元器件有没有被烧坏的。比如电阻、电容、二极管有没有发黑、变糊的情况。正常情况下,电阻即使被烧糊了,它的阻值也不会有变化,性能不会改变,不影响正常使用,这时需要使用万用表辅助测量。但是如果是电容、二极管被烧糊了,他们的性能就会发生改变,在电路中就不能发挥其应有的作用,将会影响整个电路的正常运行,这时必须更换新的元器件。

  第三步观察电路板上的集成电路,比如74系列、CPU、协处理器、AD等等芯片,有没有鼓包、裂口、烧糊、发黑的情况。如果有这样的情况发生,基本可以确定芯片已经被烧坏,必须更换。

  第四步观察电路板上的走线有没有起皮、烧糊断路的情况。沉铜孔有没有脱离焊盘的。

  第五步:观察电路板上的保险(包括保险管和热敏电阻),看保险丝是否被熔断。有时由于保险丝太细,看不清楚,可以借助辅助工具-万用表来判断保险管是否损坏。

  以上四种情况的发生,大都是由于电路中电流过大造成的后果。但是具体是什么原因造成的电流过大,就要具体问题具体分析。但查找问题的总体思路是首先要仔细分析电路板的原理图,然后根据所烧毁的元器件所在电路,查找它的上级电路,一步一步向上推导,再凭工作中积累的一些经验,分析*容易发生问题的地方,找出故障发生的原因。

  上海铂鳞贸易维修范围:精通维修各种线路板、电路板、仪表、测试仪器、工业电子、电机、马达、液压气动、伺服器、控制器、变频器、直流调速器、电路板、PLC、HMI、触摸屏、显示器、电源模块等产品维修。

达卓线路板维修成功案例
线路板维修
