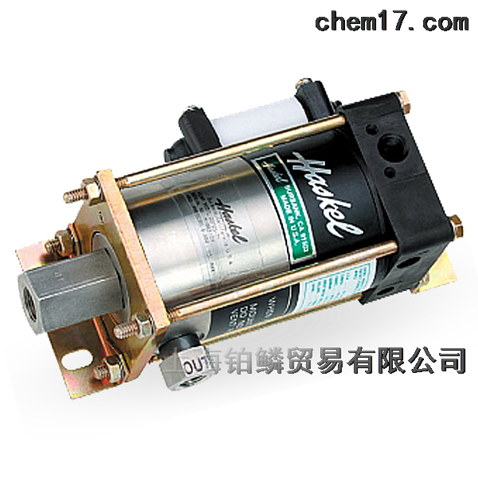

美国Haskel气动液体泵MCPV-188/33HP增压泵

事实证明，Haskel气动液体泵具有**性，坚固性，可靠性，紧凑性和易于维护性，可带来许多操作

Haskel空气增压器利用部分被增压的空气作为动力，其余的气体被增压后输出，无须其它气源或电源来作为动力。Haskel空气增压器由大面积的气动活塞，小面积的气体柱塞和换向控制阀三个部分组成。气动活塞和气体柱塞通过传动杆连在一起，由换向阀控制自动做往复运动。通过大面积的活塞和小面积的柱塞，将作用在活塞上的驱动气体的压强传递给柱塞，从而提高气体的出口压力。

Haskel MCPV-188 0.33HP气动液体泵的额定压力比为188：1，它利用单个空气头将液体压力提升至*大10000 PSIG。

特点与优势：

**的气动操作–无发热，明火或火花的危险

无级变速循环速度

在预定压力下失速以保持该压力而不消耗功率

无问题的停止/启动应用程序

轻松实现自动化–多种修改和控制选项

适用于大多数液体和液化气

可用的其他气体驱动选项，例如酸性气体，天然气，蒸发气体或氮气

坚固，可靠，紧凑且易于维护的可靠设计

无需空气管路润滑–节省成本并防止污染

不平衡的循环阀芯可立即响应压力变化

可以制造为ATEX，CE和NACE

技术数据：

功率：0.33HP

气头：单

Z高气压：125 PSIG

*大循环次数：325 /分钟

标称比率（“破折号”）：188：1

实际面积比：192：1

*大出口压力（连续）：10000 PSIG

*大出口压力（间歇）：10000 PSIG

排量/周期：0.023 cu。在。

*大流量：18立方米。英寸/分钟

典型性能特征（@ 100 PSIG气源压力）：

18 in3 / min @ 5000磅/平方英寸

14 in3 / min @ 10000磅/平方英寸

结构材料：

泵段：全不锈钢

柱塞：15-5PH SS

非金属：PTFE，Viton，Ryton

应用范围：

服务代码1：石油基油，煤油，乙二醇，含5％可溶性油的水。

服务代码2：普通水，柴油

服务代码3：大多数基于磷酸酯的耐火液压油（例如Pydraul，Lindol，Cellulube，Fyrquel和Houghtosafe 1120）以及与UHMWPE（超高分子量聚乙烯）动态密封件和Viton静态密封件兼容的石油基溶剂。

服务代码4：石油基溶剂，例如芳烃（苯，甲苯，二甲苯，二甲苯等）；氯化溶剂（三氯乙烯，四氯化碳，氯苯等）；硫醇 道森A; 氟化溶剂（氟苯，氟氯乙烯等）；道瑟姆E; 以及所有*3组和一些与湿物料相容的弱腐蚀性酸。

服务代码5：Skydrol和Aerosafe液压油；丙酮和一些醇（乙基，甲基和异丙基）。

服务代码6：去离子水；去离子水；去离子水。软化水

美国Haskel气动液体泵MCPV-188/33HP增压泵 潘工

型号有：M-5 、MDSTV-5、MDTV-5 、MS-7、M-7 、M-12 、MS-12 、MS-21 、M-21 、29723-21 、MCPV-21 、MCPV-36 、29723-36 、M-36 、MS-36 、M-50 、MCPV-71 、M-71 、29723-71 、MS-71 、MS-110 、MCPV-110 、M-110 、29723-110 、MS-188 、M-188 、MCPV-188 、MS-220

 等

有效地将压缩空气转换成液压动力，从而满足将组件增压并将其保持在设定压力下任何持续时间的任何应用需求。其他应用程序包括：

螺栓张紧

刹车应用

校准

组件冲洗

受控力，造纸厂

夹紧

卷边

裁切

气缸测试– DOT

井下上游压力均衡

法兰吊具

充液

炮塔调平

液压动力单元

液压缸致动

等静压

顶升举升

液化石油气回收

润滑

机器配重

机械密封加压–隔离液

金属成型/液压成型

甲醇注射

轴承拆卸的注油

封隔器通货膨胀

动力压制

压力机**超载

压力测试

证明测试组件

定位缸

**阀测试和设定

滚筒张紧

采样

硅片清洗（洗衣机）

型锻

测试和操作井下设备

阀门驱动

车辆**制动

水射流切割–低密度

井口控制

工作举行

气动液体增压泵的组成及工作原理

1.气体部分

这一部分由一个装有O型密封圈的轻质异径活塞和一个外层玻璃纤维

缠绕或硬铝镀层、中间用环氧树脂填充的套筒组成，活塞置于套筒内。这

种空气活塞的直径对于任何系列的气动泵都是恒定的。当压缩空气送入气

动装置时，迫使活塞进入压缩冲程，然后空气驱动活塞返回进行吸入冲程

(具有弹簧自动回位功能的M系列泵除外)。与其它多种泵不同，气动装置管

路由于Haskel设计的固有低磨擦特性以及装配时的润滑，而无需使用润滑

剂。

2.液压部分

液压装置的活塞/冲杆直接与活塞连接，其下端装入液压装置壳体之

内。它的直径确定了泵的压缩比，从而确定输出流量和zui大压力。它的作

用是通过进口控制阀将液体吸入，并在较高压力下通
