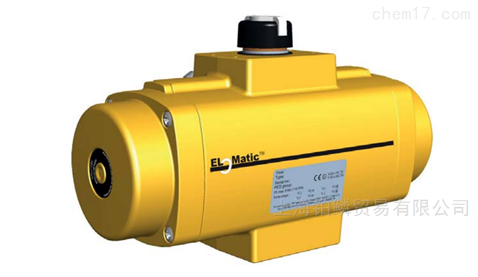

德国EL-O-Matic执行器ES0200.M1A05A.00N2

ES0200.M1A05A.00N2的E系列升级为FS0200.NM50CWALL.YD22LNA.00XX

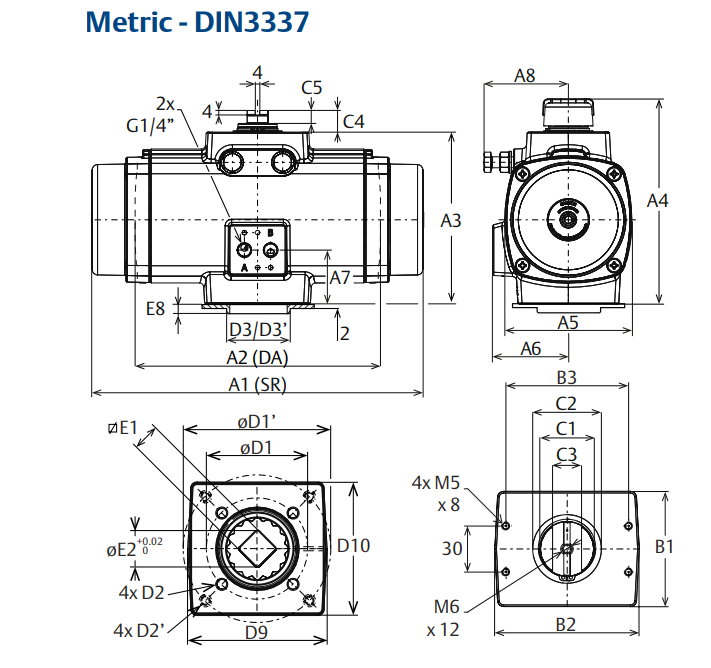

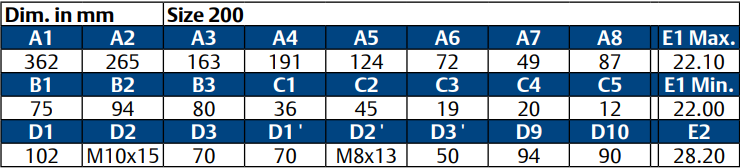

公制-DIN3337

笔记：
容积是1 atm时的实际自由空气量
法兰和方传动符合ISO 5211
电磁阀安装接口符合VDI/VDE 3845（纳穆尔）
有关选项、材料、认证和附加执行的更多信息，请联系上海铂鳞贸易

欧洲指令：
PED：根据压力适合与*2组气体一起使用
设备指令97/23/EC
ATEX：适用于II 2级GD、1区或2区（气体）和21区或22区（粉尘）的危险区域
有关配置代码，请参阅EFG.02.01.EN

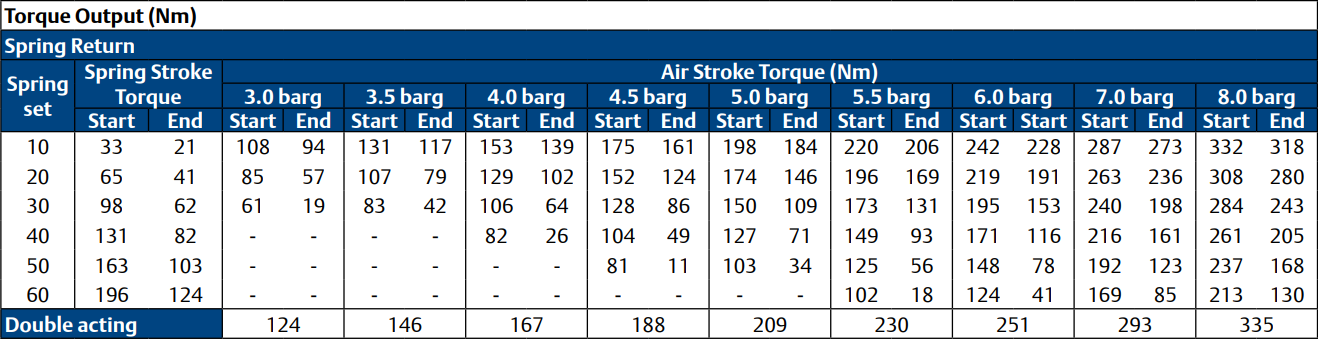

原则
气动齿轮齿条执行器
一般数据
孔径110 mm
行程37.7 mm
重量SR 8.3 kg
DA 6.0千克
容量端口A 1.25 L
端口B 1.05 L
空气连接2x G1/4“（BSP）
压力范围
拖把8.3 barg
SR 3-8.3巴
DA 0.2-8.3巴
压力介质清洁、干燥或润滑的空气或
惰性气体。
循环速度DA（2开1.3秒。
关闭0.9秒。
循环速度SR（2开1.0秒。
关闭1.0秒。
温度范围-20°C至+80°C
终身润滑（1
行程90度
每端上下行程+5°/-5°
面漆聚氨酯粉末涂料

产品配置代码:FS 0150 - N U 40 CW AL TN - L19 S K A - 00 XX

FS 类型

0150  大小

N   旋转角度

U   螺纹

40  弹簧组

CW  旋转

AL  小齿轮材料

TN  阀门接口

L19 阀杆连接

S   温度

K   视觉指示器

A   颜色/饰面

00  内部代码1

XX  其他选项

类型
FD双作用
FS弹簧复位

大小
0012尺寸0012 0350尺寸0350
0025尺寸0025 0600尺寸0600
0040尺寸0040 0950尺寸0950
0065尺寸0065 1600尺寸1600
0100尺寸0100 2500尺寸2500
0150尺寸0150 4000尺寸4000
0200尺寸0200

旋转角度
N 90°旋转角度
螺纹
公制ISO 5211
U UNC/NPT/英制
弹簧组
00双作用（无弹簧）
10弹簧组10 40弹簧组40
20弹簧组20 50弹簧组50
30弹簧组30 60弹簧组60

旋转方向
顺时针弹簧关闭/顺时针
CC弹簧打开/逆时针
小齿轮材料
**铝，硬质阳*氧化
不锈钢ASI 316（+A4-70不锈钢紧固件）
阀门接口（2
TN标准ISO 5211接口
带中*板的SY小接口（DIN3337）
LY与中*板的大接口（DIN3337）

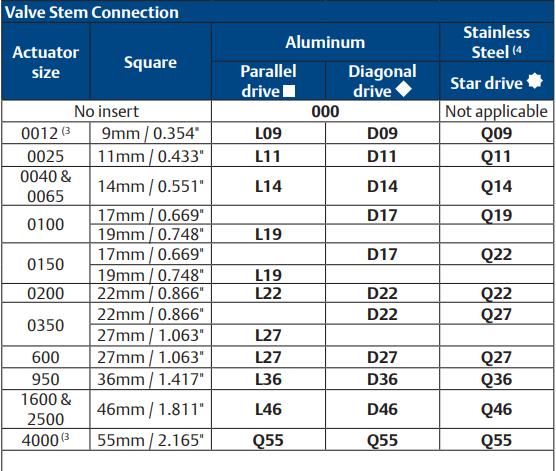

阀杆连接

温度范围
标准温度：-20°C至+80°C（-4°F至+176°F）
H高：-10°C至+120°C（+14°F至+250°F）
低温度：40摄氏度至+80摄氏度（40华氏度至+176华氏度）
G（6标准：-20°C至+80°C（-4°F至+176°F）PED 1类标签

视觉指示代码
K标准（旋钮）
无可视指示

完成
标准涂层（EL-O-Matic黄色）
G CSR涂层

内部代码1
00标准

选项
标准
H1/
P1/1/2“Porting according en 15714-3”（only sizes 950-4000）
全速调整（……只有25到600）
太阳自适应板

笔记：
一。这里列出的选项都是可用的。并非所有选项都适用于所有配置。
2。阀门接口：
尺寸0012没有中*板选项。
选项“S”；与中*板（DIN3337）的小接口不适用于尺寸0025、0950和4000。
选项“L”；带中*板的大接口（DIN33337）不适用于尺寸1600和2500
尺寸4000的选项“L”为不锈钢环，安装在阀门法兰的凹槽中。
三。尺寸0012没有插入件，但内方正位于小齿轮底部。
尺寸4000没有镶块，但在小齿轮底部有两个内方格（对角和平行方向）。
四。带不锈钢小齿轮的执行机构没有插入件，但有两个内方格
（斜向和平行定向，也称为“星形驱动”）直接位于小齿轮底部。
5个。请联系您当地的EL-O-Matic代表以获取其他插入选项。
6。PED*1组标签的*大尺寸为950。

德国EL-O-Matic执行器ES0200.M1A05A.00N2

识别
EL-O-Matic F齿条和小齿轮执行器可作为双作用或弹簧回位提供
版本。提供13种型号，范围从12纳米到4000纳米（106到35000磅力英寸）
额定扭矩输出。
EL-O-Matic F系列使用电磁阀、开关箱或定位器的标准接口
安装（VDI/VDE3845；NAMUR）。阀门接口在
允许ISO5211或DIN3337安装的小齿轮底部。
弹簧复位型中的弹簧允许在失去空气供应的情况下进行故障动作
压力（无法关闭或无法打开）。
从尺寸FD150开始，双作用型有扁平端盖，以减少执行机构长度
以及内部空气量。
