核磁共振磁场相机MFC3045:为磁共振成像(MRI)应用进行磁场成像
磁共振成像(MRI)应用需要高均匀磁场,磁场均匀度一般在几个ppm。核磁共振技术是能够以ppm精度提供磁场图的磁场测量技术。以前MRI生厂商使用Metrolab PT2025核磁共振精密高斯计,将探头固定在夹具上,去完成目标区域的磁场成像测绘。在某些情况下,这仍是个合适的解决方案,但在大多数情况下,MRI生产商将通过使用MFC3045磁场成像测绘系统提高磁场成像测绘的速度和精度。
瑞士Metrolab 磁场成像
完整的系统:为工业应用而设计
MFC3045磁场成像映射系统的运算处理中*是MFC3045主机,以坚固的铝制外壳封装,它可以并行处理高达32路的核磁共振通道。
瑞士Metrolab 磁场成像
探头阵列定位核磁共振探头
这些核磁共振探头通常被固定在一个半圆形状的轻巧、完全平坦的复合基板上。MFC3048探头阵列由一个屏蔽罩和4米长的电缆组成,电缆用来连接探头阵列和MFC3045主机。一个简单的归一化过程限度地减少任何剩余探头与探头的变化。每个探针阵列是专门为用户的磁体设计,并且需要指定探头的形状、数量和场强。当用户补充工程和模具费用,Metrolab可为用户建立一个非标准配置规格。
选择夹具完成定位工作
为生成三维磁场图,夹具在目标区域上旋转MFC3048探头阵列。Metrolab可提供MFC3039水平支架夹具,用于螺线管型磁铁;可提供MFC3040垂直水平夹具,用于偶*型磁铁。两种夹具,都需要手动操作,定位精度为1mm。
技术人员单*在五分钟内完成磁场图

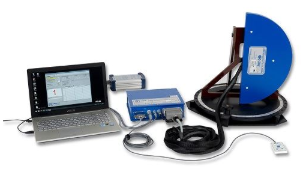

用户通过电脑控制操作MFC3045,通常使用厂家提供的配套软件WinMFC。一个远程控制单元,连接到MFC3045主机,当用户以正确的角度放置好夹具后,用户可以站在磁体附近启动一圈磁场测绘成像。MFC3046的电源适配器对磁场比较敏感,一般放置在电脑附近.
