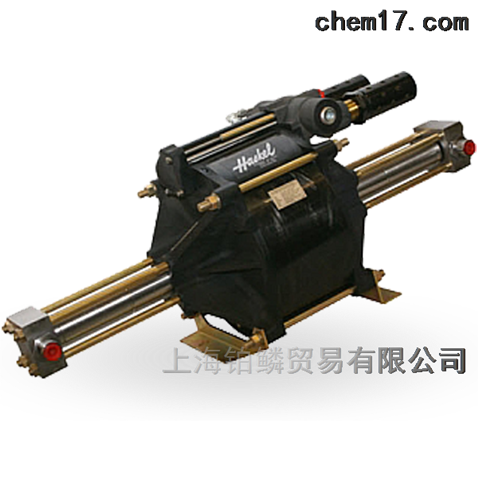

美国Haskel气动增压泵8HSFD-225/8HP液体泵

Haskel空气增压器利用部分被增压的空气作为动力，其余的气体被增压后输出，无须其它气源或电源来作为动力。Haskel空气增压器由大面积的气动活塞，小面积的气体柱塞和换向控制阀三个部分组成。气动活塞和气体柱塞通过传动杆连在一起，由换向阀控制自动做往复运动。通过大面积的活塞和小面积的柱塞，将作用在活塞上的驱动气体的压强传递给柱塞，从而提高气体的出口压力。

Haskel型号8HSFD-225 8HP气动液体泵的标称比为225：1，它利用单个泵将液体压力提高到*大25,000 PSIG。

特点与优势：

• **的气动操作–无发热，明火或火花的危险
• 无级变速循环速度
• 在预定压力下失速以保持该压力而不消耗功率
• 无问题的停止/启动应用程序
• 轻松自动化–多种修改和控制选项
• 适用于大多数液体和液化气
• 可用的其他气体驱动选项，例如酸性气体，天然气，蒸发气体或氮气
• 坚固，可靠，紧凑且易于维护的可靠设计
• 无需空气管路润滑–节省成本并防止污染
• 不平衡的循环阀芯可立即响应压力变化
• 可以制造满足ATEX，CE和NACE要求

技术数据：

• 马力：8HP
• 气头：单
• Z高气压：125 PSIG
• Z大循环次数：50 / min。
• 标称比（“破折号”）：225：1
• 实际面积比：253：1
• Z大出口压力（连续）：25,000 PSIG
• Z大出口压力（间歇）：25,000 PSIG
• 排量/周期：1.56 cu。在。
• Z大流量：296立方米。英寸/分钟

典型性能特征（@ 100 PSIG气源压力）：

• 270 in3 / min @ 10,000磅/平方英寸
• 144 in3 / min @ 20,000磅/平方英寸

结构材料：

• 泵部分：所有不锈钢和青铜
• 柱塞：17-4PH SS
• 非金属：UHMWPE，Viton，PTFE，Ryton

应用范围：

• 服务代码1：石油基油，煤油，乙二醇，含5％可溶性油的水。
• 服务代码2：普通水，柴油
• 服务代码3：N / R
• 服务代码4：N / R
• 服务代码5：N / R
• 服务代码6：N / R

维修套件信息：

• 流体部分密封套件P / N： 53956（2要求）
• 空气驱动密封套件P / N： 85439
• 空气阀密封套件P / N： 50881-2
• 可选工具： 28584（套筒拆卸工具）
• 注意：在1999年7月之前和2000年1月至2001年9月之间制造的型号配备了50000循环阀，并使用空气阀密封套件51396-2。在1999年7月至1999年12月之间生产的型号配备了50899-1循环阀，并使用空气阀密封套件50881，但是，请联系工厂以确定是否需要更换套筒。2001年9月以后生产的型号配备了50899-2循环阀，并使用空气阀密封套件50881-2。
• 安装文件： SKIS-001

美国Haskel气动增压泵8HSFD-225/8HP液体泵

型号有：   8DSFD-25 、8DSTVD-25  8SFD-25、  8SFD-40、  8SFD2-55 、 8SFD-65 、 8SFD2-88 、 8DSFD-100 、 8SFD2-224 、 8HSFD-225

Haskel气动液体增压泵的型号均用代码字母标识，后面的一个号码表示泵的增压比。这些字母在泵的型号和下列代码表中将会得到说明。

泵型字母代码

M  1"冲程1/3hp 小型泵系列           S  不锈钢柱塞和泵体

29723  1/3hp化学泵                 D  (前缀) 液体端加长的泵

D(后缀)  双作用泵                    4B  1"冲程3/4hp泵系列(底部进口)

A  2"冲程1.5+2hp泵系列             H  2"冲程1.5+2hp高压泵系列

XH  2"冲程1.5+2hp超高压泵系列     G  4-1/2"冲程6hp泵系列

8"  4-1/2"冲程8hp泵系列             14"  4"冲程10hp泵系列

W  聚氨脂U型动态密封                F   UHMWPE(超高分子量聚乙烯动态密封)                        T  增强聚四氟乙烯动态密封            -B   底部进气口

V  合成橡胶O型圈静态密封

Haskel泵的许多重要特点之一是柱塞用的密封组合件。Haskel在这方面的经验是相当丰富的。长寿命多用途的密封件是适应市场需要不断研制开发出来的。

 适用液体适用液体代号

(1) 石油、煤油、柴油、含5*可溶油的水。

(2) 水。

(3) 磷酸酯基抗燃液压油以及与UHMWPE动态和合成橡胶静态密封圈相容的石油基溶剂。

(4) 石油基溶剂、氯化了的溶剂、氟化了的溶剂。使用甲基一乙基酮，甲基丙酮，双丙酮，乙醇和

Freon22。

(5) Skydrol和Aerosafe液压油、丙酮和一些乙醇。如果用二元乙丙橡胶(例如51331-MDTV-5)代替合成橡

胶静态密封圈，也可适用于这些液体。

(6) 去离子水。

在21种不同型号和高达15000psi(1030bar)输出压力的选择中，这一系列是Haskel气动液体增压泵的zui小型号。

有效地选择液压部分的材料，M- 系列泵可提供3gpm(12 L/min)的输出流量。

噪音控制要求高的地方可采用降低噪音的改进型号。

全部型号的气源压力均控制在25-125psi(1.8-9bar) 的范围内。手柄装置的选择可有效地用于要求*准压力控制或无气源提供的地方。
