监控原理
　　两个测量通道均*立地采用脉冲间隔测量原理测量转速（频率、流速、速度等），**测量时间可选。仪器能够快速响应并且测量结果稳定，因为可能的输入信号频率波动可通过**测量时间设定去除。仪表的缩放功能使得显示结果可适应不同的度量单位和小数点的位置。对两路测量信号进行比较运算，即可确定速率、百分率或差率。

标准功能
□　同步测量1 或2 个通道信号，对测量值进行比较运算
□　5 位LED 显示，工程单位m/min 和*可切换
□　显示和保持测量值和限值（MAX/MIN）
□　2 路频率信号输入可*立编程
□　仪器面板覆盖保护膜。

可选功能
□　模拟量输出，量程可调
□　2 个报警输出可*立编程设定，响应特性可调。
□　串行数据通讯接口

技术数据

□　测量精度　0.005* ± 1 个*后数据位
□　显示
■　**率M（通道M ； **率B （通道B）； 比率M/B ； 差率M-B 和百分率M-B/B
■　5 位LED 显示（差率4 位加一个标志位），小数点和零位可编程设定
□　显示保持　通过外部信号（DC 或继电器）可保持*后显示的测量值，而报警点和模拟输出不受影响。
□　限值保持　利用触摸键盘可调出和显示MAX/MIN 值
□　外控显示　通过编程设定，可利用外部信号切换两个通道的显示
□　信号输入　适用于各种类型传感器。例如：接近传感器、霍尔传感器、光电传感器以及脉冲输出型体积或流量变送器等。输入频率为100 kHz 以内。传感器电源12 V/60mA，或8V（820 欧姆负载）
□　报警输出　2 个设定点，每个设定点驱动一个继电器接点(SPDT)，接点容量AC250V/1A/100W，阻性负载。每个设定点可对报警值和报警特性*立编程，如切换差、启动阶段的触发方式(>或< 设定值)。可编程启动方式可由外部接点控制，并持续一个可编程的时间段(*大可达999S)。报警输出由LED 指示。
□　模拟输出　编程选定一个测量值的模拟量输出（5 种测量值之一，与现地显示值无关），输出量可根据需要较准。输出信号为10V 或20mA，分辨率12 bit。
□　信号接口　RS485 或RS232 串行通讯接口
□　供电电源　230 V 或115V AC，可选24 V DC/AC，功耗3 W
□　环境温度　0 ~ + 45 ℃
□　外形尺寸
■　面板安装型C124. 1： 96 X 48 DIN, 厚125 mm, 插拔式接线端，14 mm LED 显示
■　欧洲卡安装型E124. 1：适合19″安装插口，高132 mm，宽40.4 mm，8 mm LED 显示，32 针插接口符合DIN 41612

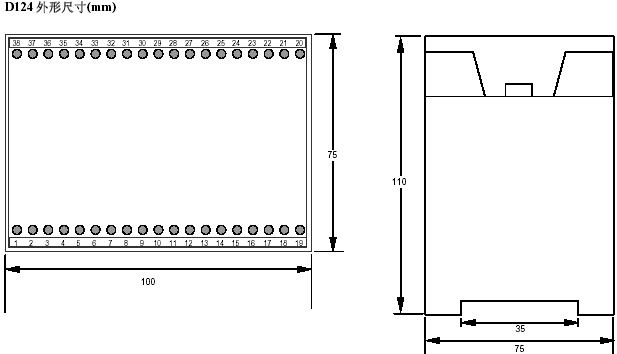

■　导轨安装型D124. 1：适合35 mm DIN 导轨，L x W x H = 110 x 75 x 110，14 mm LED 显示，IP 65 防护可选
选型

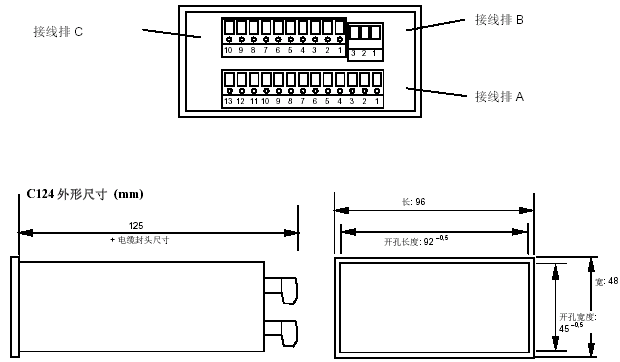

C124.1 接线排布置图

输出模式的设置：

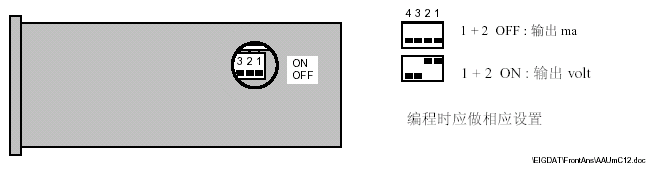

“C..”系列

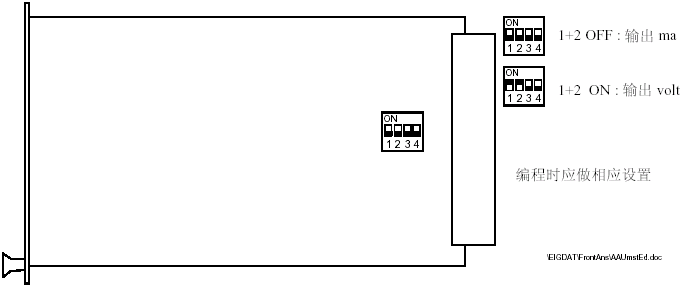

“E..”系列

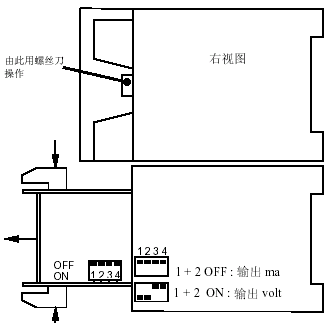

“D..”系列 1. 打开盖板前，应*先关断电源用用然后用螺丝刀从右侧打开板。 2. 紧握接线排，将转速监控器从仪表箱中拉出3 cm，即可见到DIP 开关。 3. 将DIP 开关设置为相应的模式。 4. 将仪表重新装回仪表箱。 5. 编程时做相应设置。

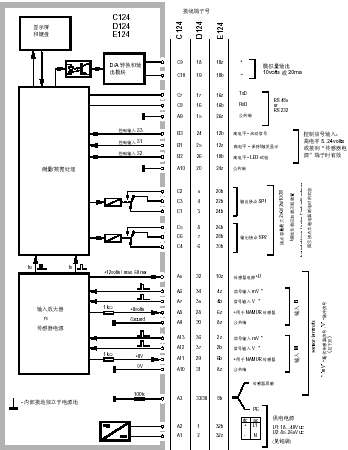

注: 本图包括所有接线端子，某些端子因功能不具备而空置

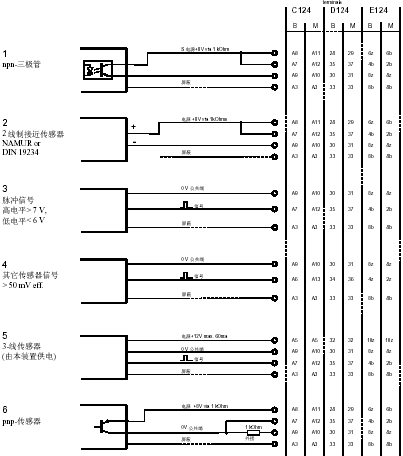

传感器信号输入B 和M

选用BRAUN 传感器的接线图
