RSF ELEKTRONIK敞开式直线光栅尺MS 2x系列 - RSF ELEKTRONIK

RSF ELEKTRONIK敞开式直线光栅尺MS 2x系列产品简介：S.T.M减速机
单场扫描的敞开式直线光栅尺
带安装控制盒（**MS 25，MS 26）

• 安装方便，无需测试盒或示波器
• 扫描信号质量直接用读数头处的三色LED灯显示
• 安装容易，允许安装公差大
• 尺寸小
• 抗污染能力强，因为使用大面积单场扫描原理
• 信号对时效和温度变化不敏感
• 运动速度快
• 读数头中内置细分电路，*高细分倍数100倍（积分前）
• 参考点（双方向运动精度高和重复精度高）
• *大测量长度11940 mm
• MS 20, MS 25:两个*立开关信号（光学）分别用于不同功能
• MS 21, MS 26:参考点位置可选
• RSF ELEKTRONIK敞开式直线光栅尺MS 2x系列 - RSF ELEKTRONIK

MS 21, MS 26:一个特殊功能开关信号。美国S.T.M


*大测量长度：玻璃光栅尺*大3140 mm      钢带光栅尺*大11940 mm
参考点位置：标准间隔距离n x 50 mm或在客户所选位置MS 21, MS 26:客户可选
模拟输出信号：典型值1 Vpp
数字输出信号：方波信号（单端）
内置细分电路
该型号*大电缆长度12 m
方波信号（差分），通过RS 422线路驱动器传送信号，标配
内置细分电路
带用于设置的模拟信号切换
附件（可选）：
钢带安装工具 TMT 20 MK
用于**和高精度安装钢带光栅尺

• 安装TMT 20 MK而不是安装读数头MS 2x
• 拉入钢带光栅尺（MK版）并沿光栅尺长度方向运动
• 拆下TMT 20 MK，安装读数头MS 2x

RSF ELEKTRONIK封闭式光栅尺MSA 6xx系列

    RSF ELEKTRONIK封闭式光栅尺*适用于恶劣应用环境。外壳处的密封条防止冷却液和污物进入。如果直线光栅尺必须用在非常恶劣应用环境中，除了光栅尺外壳的密封条外，还必须采取更多保护措施（IP 64）。ROYAL通风设备

系统分辨率	测量长度	规格	型号/系列
5 µm至0.1 µm	至520 mm	超小截面	MSA 170
10 µm至0.1 µm	至2440 mm	小截面	MSA 6xx
5 µ至0.04 µm	至2240 mm	小截面	MSA 7xx, MSA 8xx
10 µm至0.1 µm	至3040 mm	大截面，刚性安装	MSA 3xx

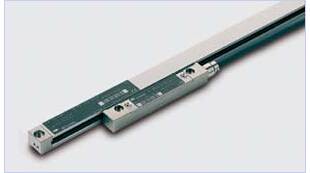

RSF ELEKTRONIK封闭式光栅尺MSA 170系列
封闭式光栅尺MSA 170系列产品简介：

• ****的封闭式直线光栅尺
• 所需空间小
• 较小的外形尺寸，较大的测量长度
• 滚珠轴承导向
• 距离编码参考点（K）
• *大测量长度520 mm

安装孔位于外壳两端
RSF ELEKTRONIK敞开式直线光栅尺MS 2x系列 - RSF ELEKTRONIK


RSF ELEKTRONIK闭式直线光栅尺MSA 373 MSA 374 MSA 375产品描述：美国QMARK
封闭式直线光栅尺

• 用于冲压机，弯板机和液压油缸
• 大截面，封闭式，刚性安装
• 滚柱轴承双导轨的读数头
• 安装容易，允许安装公差大
• 光栅尺用外壳两端的孔固定，
  另用“90°安装”架安装
  (MSA 373)
• 读数头用弹性杆或用连接杆安装
• 用于特殊功能的可自由定位的开关磁铁

距离编码参考点（K）

系统 分辨率 µm	精度 ±µm/测量长度		栅距 µm		模拟 输出信号(Upp)		模拟 输出信号(Ipp)		数字 输出信号 (细分倍率)
5	±10		100		--		--		MSA 373.65, MSA 374.65, MSA 375.65 (5)
1	±10		100		--		--		MSA 373.55, MSA 374.55, MSA 375.55 (25)

* =取决于外部细分倍率
测量长度：	70 mm至720 mm
测量光栅：	玻璃光栅尺
特殊：	用于特殊功能的可自由定位的开关磁铁。 测量长度范围内的2个开关点（S1和S2）位置，用户可选
参考点位置: （可选）	标准： 一个参考点在测量长度的中间位置 或距测量长度两端35 mm位置处。 可选：一个参考点可在任何位置或相距n x 50 mm的两个或多个参考点位置。
模拟输出信号：	典型值11,5 µApp
数字输出信号：	方波信号（单端） 内置细分电路 方波信号（差分），通过RS 422线路驱动器传送信号，标配内置细分电路
