德国rotork-schischek执行器RedMax-5.10-Y

Redmax 1/4 turn actuators-size S

电气、防爆旋转执行机构

3-POS./0...10VD/4...20 MA conrol mode, with feedback, 24...240VAC/DC, 95° angle of rotation 5/10 Nm, 15/30 Nm without and 5/10 Nm, 15 Nm with safety operation(spring retum)

3位/0…10VD/4…20毫安控制模式，带反馈，24…240VAC/DC，95°旋转角5/10 Nm，15/30 Nm无反馈，5/10 Nm，15 Nm带**操作（弹簧复位）

ATEX tested in acc with directive 2014/34/EU for zone 2. 22

根据*2014/34/EU号指令对2.22区进行ATEX测试

结构紧凑，安装方便。普遍的。经济有效的保险箱

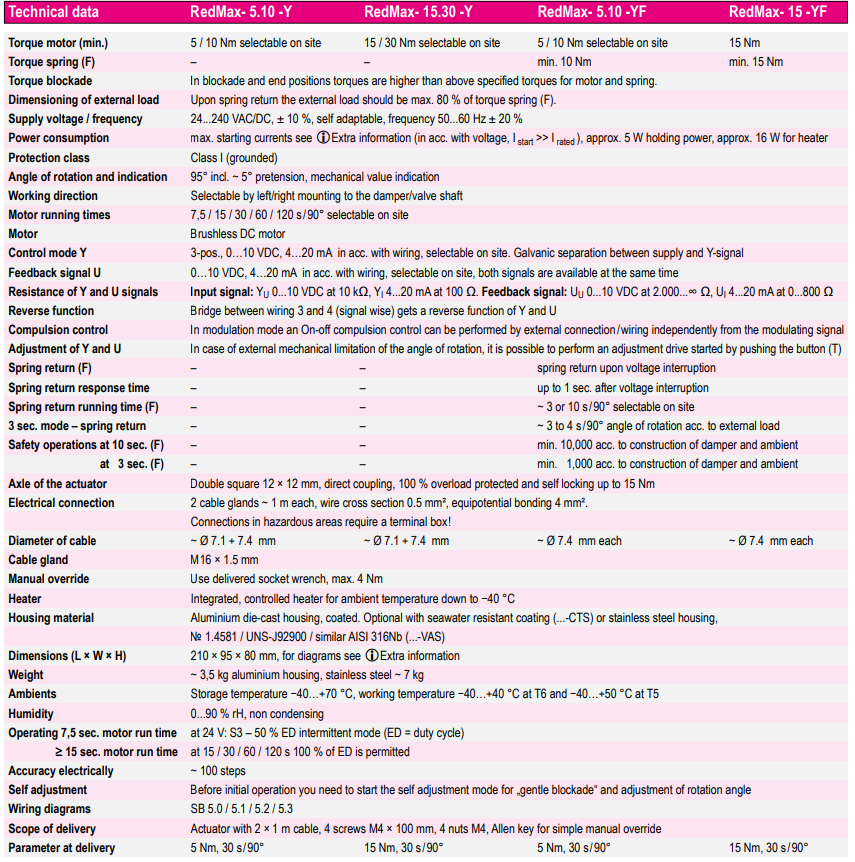

TYPE：RedMax-5.10-Y         RedMax-15.30-Y       RedMax-5.10-YF

            RedMax-15-YF           RedMax-...-CTS        RedMax-...-VAS

产品视图和应用程序

**阀

球阀

节流阀



Redmax执行机构是**、控制和关闭阀、VAV系统、球阀、节流阀和其他动力装置的革命，适用于化工、制药、工业和海上/陆上工厂的暖通空调系统，*适用于Ex区域2区（天然气）和22区（粉尘）高防护等级（Ex）和P66防护，尺寸较小3.5kg重量、通用功能和技术数据、集成加热器和可选不锈钢外壳，确保在恶劣环境条件下**运行。高品质的无刷电机保证长寿命所有的执行机构都是可编程和现场可调的。不需要专用工具或设备。根据执行器类型，电机运行时间和扭矩以及相关返回时间可在现场选择或调整。集成的通用电源对24..240伏交流电/直流电范围内的输入电压具有自适应能力。更进一步，可以通过某些连接来执行控制信号反转和强制控制。执行机构是100过载保护和自锁锁定。YF执行机构装有弹簧复位故障**功能。标准轴连接是双平方直接联轴器，有两个不同的附件可用于辅助开关、接线盒或球阀和节流阀和其他衔铁的适配。

.Bin-P…-CT Schischek Amercoat涂漆铝外壳，耐腐蚀和/或海洋大气。不锈钢镀镍螺钉电缆密封套

开关-PCT SHISCHEK辅助开关，外壳涂装，耐腐蚀和/或海洋大气，部分镀镍，铝版附加费

AR-16-xx Schischek方坯，16 x 16 mm至14 mm轴（AR-16-14型），12 mm（AR-16-12型）

DFK-07-2G-FP Schischek压差探头（IP65）

EXL-IMU-1型Schischek温度传感器

实验-3。。Schischek EXP直线运动执行器300 N 100 mm

EXV-20。。Schischek排气阀执行器，带/不带弹簧复位2000 N

EXV-45。。Schischek排气阀执行机构，带/不带弹簧复位4500 N

ExBin-FR6 Schischek ExBin FR防冻恒温器6 m-5…+15°C

适用于ExRun.的ExBox SW Schischek Ex-e接线盒。。带外部开关ExSwitch的阀门执行机构

ExBox-Y/S Schischek Ex-e接线盒，可连接至ExMax-。。。带2根电缆的执行机构，用于调节操作或3位+集成开关（HS）



ExMax-8-F1 Schischek Ex-d四分之一圈执行机构，1秒。海上应用弹簧复位，24至240伏交流电/直流电

ExMax-100 Schischek ExMax四分之一圈执行机构尺寸M 100 Nm

ExMax-15-BF1 Schischek ExMax四分之一圈执行机构尺寸S 15牛米<1秒。/90度

ExMax-15-F Schischek ExMax四分之一圈执行机构尺寸S 15牛米3/10秒。/90度

ExMax-30-SF3 Schischek ExMax四分之一圈执行机构尺寸M 30 Nm<3秒。/90度

ExMax-30-YF Schischek ExMax四分之一圈执行机构尺寸M 30牛米约20秒。/90度

ExMax-8-F1 Schischek ExMax四分之一圈执行机构尺寸S 8牛米<1秒。/90度

外植体-3.5-100 Schischek外植体。。。Ex-d线性执行器，24…240伏交流电/直流电

外植体-30-300-U Schischek外植体。。。Ex-d线性执行器，24…240伏交流电/直流电

ExPlus-10.15-300-Y Schischek ExPlus线性执行机构尺寸S 1.000/1.500 N 300 mm

ExPlus-30-100 Schischek ExPlus线性执行器尺寸S 3.000 N 100 mm

ExPlus-30-100-U Schischek ExPlus线性执行器尺寸S 3.000 N 100 mm

ExPlus-30-300-X Schischek ExPlus线性执行机构尺寸S 3.000 N 300 mm

ExPro-AT-100 Schischek管道温度，长度100 mm

ExPro-AT-200 Schischek管道温度，长度200 mm

ExPro-BT-150 Schischek恒温器

ExPro-BTF-100 Schischek组合恒温器/恒湿器

ExPro-CT-100 Schischek温度传感器

ExPro-CTF-150 Schischek温度/湿度组合

出口TT-。。用于ExMax-…-BF执行机构的Schischek**温度触发器

ExReg-…-OCT Schischek ExReg-V体积流量控制器压差24伏交流电/直流电

ExRun-25.50-Y Schischek ExRun阀门执行机构尺寸S 2.500/5.000 N

FBR-2G Schischek室湿度计



GMB-1 Schischek橡胶波纹管，*大60 mm，黑色

HV-MK Schischek手动超控，可连接至尺寸为“M”的执行机构（不适用于..Max-..F3！）

InBin-N-2 Schischek InBin-N二元风扇皮带监控模块Namur传感器0…10.000 min-1

收件箱-/CT Schischek接线盒，外壳涂有油漆，耐腐蚀和/或海洋大气，部分零件镀镍，铝版附加费

InCos-A-A Schischek模块与之前一样，但带有一个额外的（0）4…20毫安输出，用于连接外部指示器

InCos-P-1250 Schischek InCos-P传感器？P±1250帕250帕

InCos-P-250 Schischek InCos-P传感器？P±250帕50帕

InCos-P…-一个Schischek模块，与之前一样，但带有一个额外的（0）4.20毫安输出，以连接外部实际值指示器

德国rotork-schischek执行器RedMax-5.10-Y

集锦：

适用于2区和22区使用的所有类型的气体、雾、蒸汽和粉尘
24…240伏交流电/直流电的通用电源装置
5种不同电机运行时间7，5-15-30-60-120 S/90，现场可调
2种不同的弹簧复位运行时间-3-10 S/90，现场可选择
带或不带弹簧复位功能的3位和0..10 VD、4.20毫安控制模式
反馈信号0…10伏直流电和4.20毫安
反向功能
>相同外壳尺寸的5-10-15-30牛米执行机构
100过载保护和自锁
设计紧凑，尺寸小（长×宽×高=210*95*80mm）
直接耦合至带12 x 12 mm双方形连接的减震器轴
95°旋转角，包括5°预张力
坚固的铝制外壳（可选，带耐海水涂层）或不锈钢外壳
IP66防护
包括简单的手动超越+舒适的手动超越准备
不锈钢烧结齿轮
*重量-3，5公斤
环境温度低于-40℃的集成加热器
集成**温度传感器
手动调节综合设备（按钮、灯、开关）
可调和可调辅助开关类型的准备。…开关
